Vi mạch là gì? Kiến thức cơ bản về vi mạch (IC – Integrated Circuit) trong điện tử hiện đại

Vi mạch là gì?

Vi mạch (Integrated Circuit – IC) là một mạch điện tử hoàn chỉnh được chế tạo bằng cách tích hợp hàng nghìn đến hàng tỷ transistor bán dẫn lên một miếng silicon rất nhỏ (chip).

👉 Thay vì dùng nhiều linh kiện rời (điện trở, transistor, tụ…), vi mạch thu gọn tất cả vào một chip duy nhất, giúp:

• Kích thước nhỏ

• Tốc độ cao

• Độ tin cậy lớn

• Tiêu thụ điện thấp

1. Cấu tạo cơ bản của vi mạch

Một vi mạch thường gồm:

• Transistor MOSFET (thành phần chính)

• Điện trở, tụ điện tích hợp

• Các lớp kim loại liên kết

• Đế silicon bán dẫn

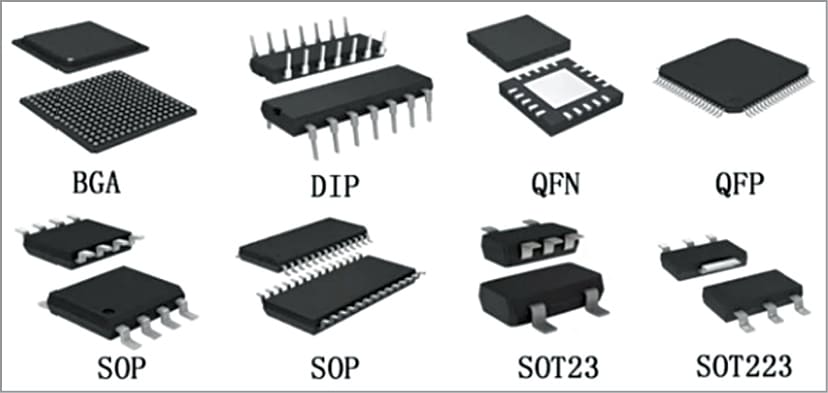

📌 Bên ngoài, vi mạch được đóng gói (package) để:

• Bảo vệ chip

• Kết nối với mạch PCB

2. Phân loại vi mạch phổ biến

🔹 Theo chức năng

• IC tương tự (Analog IC): khuếch đại, nguồn, op-amp

• IC số (Digital IC): cổng logic, bộ đếm, vi xử lý

• IC hỗn hợp (Mixed-signal): ADC, DAC, PLL

🔹 Theo mức độ tích hợp

• SSI – vài chục transistor

• MSI – hàng trăm transistor

• LSI – hàng nghìn transistor

• VLSI – hàng triệu đến hàng tỷ transistor

👉 FPGA, CPU, SoC đều thuộc VLSI.

3. Các loại vi mạch quen thuộc

4. Vi mạch và FPGA

FPGA là một dạng vi mạch đặc biệt:

• Bên trong gồm logic có thể lập trình

• Cho phép người dùng tạo mạch số bằng HDL (Verilog/VHDL)

📌 Trên các kit như PYNQ-Z2, vi mạch FPGA còn tích hợp:

• CPU ARM

• Bộ nhớ

• Ngoại vi → tạo thành SoC

5. Quy trình chế tạo vi mạch (tóm tắt)

1. Thiết kế mạch (IC Design / HDL / Schematic)

2. Mô phỏng – kiểm tra

3. Chế tạo trên wafer silicon

4. Cắt chip (die)

5. Đóng gói & kiểm thử

👉 Quy trình này thuộc công nghiệp bán dẫn và yêu cầu công nghệ rất cao.

6. Ứng dụng của vi mạch

7. Các hãng vi mạch tiêu biểu

• Intel – CPU, FPGA

• AMD – CPU, GPU

• TSMC – Sản xuất chip

• Xilinx – FPGA (nay thuộc AMD)

8. Tổng kết

• Vi mạch (IC) là nền tảng của mọi thiết bị điện tử

• Được chế tạo từ bán dẫn silicon

• FPGA, CPU, SoC đều là các dạng vi mạch tích hợp cao

👉 Nếu bạn đang học điện tử, FPGA, Zynq, PYNQ-Z2, hiểu rõ vi mạch sẽ giúp:

• Nắm bản chất phần cứng

• Học HDL & thiết kế số hiệu quả hơn

• Định hướng nghề nghiệp trong ngành bán dẫn
