Mô tả

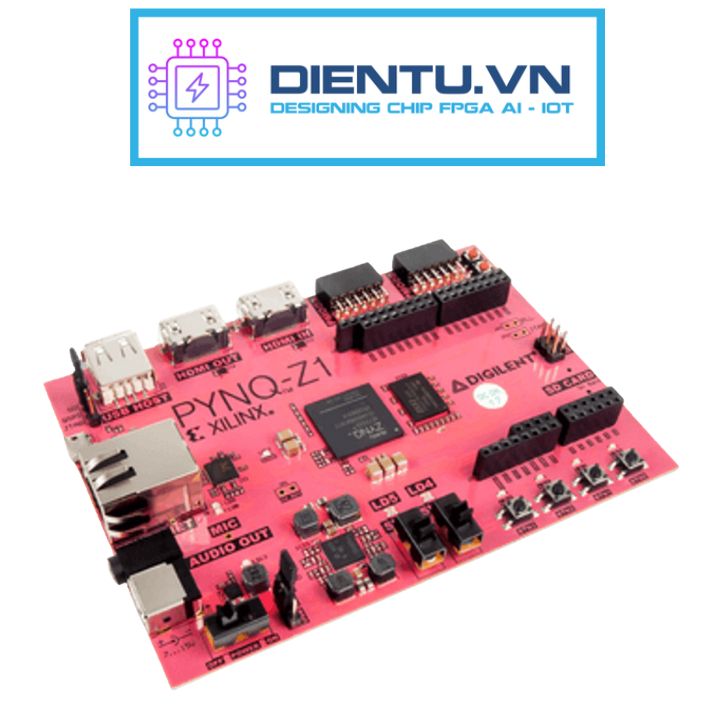

Bo mạch PYNQ-Z1 được thiết kế để sử dụng với khung nguồn mở PYNQ cho phép các lập trình viên nhúng lập trình SoC tích hợp với Python. Nó được thiết kế xung quanh Xilinx Zynq^®-7000 SoC, kết hợp logic có thể lập trình của một FPGA với bộ xử lý ARM Cortex™-A9 lõi kép.

Về phần cứng, PYNQ-Z1 linh hoạt và sẵn sàng sử dụng. Nó có kích cỡ và tính năng tương tự như Arty Z7 của Digilent, có các đầu Arduino™ phổ biến, các cổng Pmod, I/O tích hợp, đầu vào/đầu ra HDMI, đầu ra âm thanh và kết nối USB và Ethernet. Điều này làm cho PYNQ-Z1 trở thành một nền tảng phát triển SoC linh hoạt và dễ dàng tùy chỉnh cho các ứng dụng như thị giác máy tính, điều khiển công nghiệp, IoT, mã hóa và tăng tốc điện toán nhúng.

Điều thực sự làm nên sự khác biệt của PYNQ-Z1 là khung mã nguồn mở PYNQ. Có thể khởi động bo mạch từ thẻ nhớ microSD có chứa phần mềm khởi động PYNQ-Z1. Có thể tải xuống miễn phí phần mềm PYNQ-Z1 và sao chép vào thẻ nhớ microSD. Bạn cũng có thể mua thẻ nhớ microSD với phần mềm được tải sẵn.

Đối với những nhà thiết kế muốn mở rộng hệ thống cơ sở bằng cách đóng góp các thư viện phần cứng mới, các công cụ phiên bản WebPACK của Xilinx Vivado Design Suite được cung cấp miễn phí.

Đối với các dự án và hỗ trợ PYNQ, hãy truy cập www.pynq.io.

Thông tin bổ sung

Tính Năng

SoC Features:
ZYNQ XC7Z020-1CLG400C
650MHz dual-core Cortex-A9 processor
DDR3 memory controller with 8 DMA channels and 4 high performance AXI3 slave ports
High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
Low-bandwidth peripheral controller: SPI, UART, CAN, I2C
Programmable from JTAG, Quad-SPI flash, and microSD card
Programmable logic equivalent to Artix-7 FPGA
13,300 logic slices, each with four 6-input LUTs and 8 flip-flops
630 KB of fast block RAM
4 clock management tiles, each with a phase-locked loop (PLL) and mixed-mode clock manager (MMCM)
220 DSP slices
On-chip analog-to-digital converter (XADC)
Memory:
512 MB DDR3 with 16-bit bus @ 525 MHz (1050 MT/s)
16MB Quad-SPI Flash with factory programmed globally unique identifier (48-bit EUI-48/64™ compatible).
MicroSD slot
Power:
Powered from USB or any 7V-15V source (see recommended products)
USB and Ethernet:
USB-JTAG Programming circuitry
USB-UART bridge
USB OTG PHY (supports host only)
Gigabit Ethernet PHY
Audio and Video:
Electret microphone with pulse density modulated (PDM) output
3.5mm mono audio output jack, pulse-width modulated (PWM) format
HDMI sink port (input)
HDMI source port (output)
Switches, push-buttons, and LEDs:
4 push-buttons
2 slide switches
4 LEDs
2 RGB LEDs
Expansion Connectors:
Two standard Pmod ports
16 Total FPGA I/O
Arduino/chipKIT Shield connector
49 Total FPGA I/O
6 Single-ended 0-3.3V Analog inputs to XADC
4 Differential 0-1.0V Analog inputs to XADC
